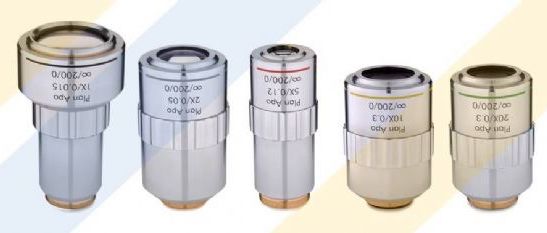

Объектив микроскопа – сложная система линз, собирающая и фокусирующая световые лучи на наблюдаемом объекте. Оптическое изображение – это световая проекция видимых точек на плоскость. Чем ярче, контрастнее и многочисленнее точки – тем ярче, контрастнее и чётче изображение.
Подробнее
Классификация объективов по степени коррекции аберраций (оптических искажений):
- 1. Объектив класса ПЛАН – в таких объективах исправлены сферические аберрации. Всё изображение резкое и четкое по всему полю изображения.
- 2. Объектив класса АХРОМАТ – в этих объективах исправлены хроматические аберрации для двух длин волн (красный и синий, либо красный и зелёный), то есть эти длины волн, сфокусированы в одной точке.
3. Объектив класса ФЛЮОРИТ (ПОЛУАПОХРОМАТ) – в таких объективах скорректированы хроматические аберрации для нескольких длин волн. Так же такие объективы пропускают намного больше света, чем Ахроматы. Применяются для исследований в УФ спектре, поскольку используются специальные стекла с пропусканием в УФ области спектра.
4. Объектив класса АПОХРОМАТ – в таких объективах скорректированы аберрации для четырех и более длин волн. Обеспечивают превосходную цветопередачу и яркость изображения. Пропускают больше света из ИК и видимого спектра, но меньше УФ ,чем Флюорит.
5. Объектив класса СУПЕРАПОХРОМАТ – отличаются наилучшей цветопередачей. Пропускают волны в видимом диапазоне, УФ и ИК.
Классификация объективов по длине тубуса микроскопа:
- 1. Для длины тубуса 160 мм, для проходящего света (подходят для исследования прозрачных объектов, находящихся под защитным стеклом 0.17 мм);
- 2. Для длины тубуса 190 мм, для отраженного света (подходят для непрозрачных объектов без покровного стекла);
- 3. Для длины тубуса на бесконечность (Оптическая система с коррекцией на бесконечность), для проходящего и отраженного света (подходят для прозрачных объектов)– свет, собранный от образца, проходит через линзы объектива параллельными лучами.
Классификация объективов по специфическим методам контрастирования:
- 1. Объектив для исследований по методу поляризации– объектив, изготовленный из специального стекла без внутренних напряжений.
- 2. Объектив для исследования по методу фазового контраста – объектив со встроенным фазовым кольцом.
- 3. Объектив для исследований по методу флуоресценции – объектив, который пропускает максимально возможное количество света и обладает минимальным свойством преломления света.
Классификация объективов по свойствам иммерсии:
- 1. Безыммерсионные (сухие);
- 2. Иммерсионные объективы (масляная, водная, глицериновая, вазелиновая, силиконовая и др.)
Классификация объективов в зависимости от значений числовой числовой апертуры:
- 1. Низкоапертурные с малыми увеличениями
- 2. Среднеапертурные, с увеличением до 40 крат
- 3. Высокоапертурные, с увеличением от 60 крат
Объективы к микроскопам OLYMPUS
|
Оптическая характеристи ка
объектив |
Увели че ние |
Число вая апер тура NA |
Ра бо чее рас стоя ние WD (мм) |
Толщи на пок ров ного стек ла |
Разре шение мкм |
Окуляр |
примечание |
|||||
|
WHC10Х (FN22) |
WH15Х (FN14) |
|||||||||||
|
Об щее увели чение |
Глуби на фоку са мкм |
Поле зре ния |
Об щее увели чение |
Глуби на фоку са мкм |
Поле зре ния |
|||||||
|
Ach/Ach-P Ахромат/Ахромат для поляризованного света(FN22) * 60Х и 100XOI совместимы только с Ach. |
10Х 20Х 40Х 60Х 100X 100XOI |
0.25 0.40 0.65 0.80 1.25 0.60-1.25 |
6.1 3.0 0.45 0.15 0.13 0.13 |
- - 0.17 0.17 - - |
1.34 0.84 0.52 0.42 0.27 0.27 |
100X 200Х 400X 600Х 1000Х 1000X |
28.0 6.09 3.04 1.76 0.69 0.69 |
2.2 1.1 0.55 0.37 0.22 0.22 |
150Х 300Х 600Х 900Х 1500Х 1500Х |
20.9 4.64 2.35 1.39 0.55 0.55 |
1.4 0.7 0.35 0.23 0.14 0.14 |
Ирисовая |
|
Plan/Plan-P План Ахромат/План Ахромат для поляризованного света (FN22) * У Plan-P есть только 4Х |
4Х 10Х 10ХYC 20Х 40Х 50XOI 100XO
|
0.10 0.25 0.25 0.40 0.65 0.50-0.90 1.25 |
22.0 10.5 10.5 1.2 0.56 0.20 0.15 |
- - - 0.17 0.17 - -
|
3.36 1.34 1.34 0.84 0.52 0.37 0.27 |
40X 100X 100X 200X 400X 500X 1000X
|
175 28.0 28.0 6.09 3.04 1.75 0.69 |
5.5 2.2 2.2 1.1 0.55 0.44 0.22 |
60X 150X 150X 300X 600X 750X 1500X |
85.8 20.9 20.9 4.64 2.35 1.30 0.55 |
3.5 1.4 1.4 0.7 0.35 0.28 0.14 |
ND- фильтр
Ирисовая |
|
UPlan-FI/UPlan FI-Универсальный полу апохромат/Универсальный План полуапохромат для поляризованного света (FN26.5) * 60Х и 100XOI совместимы только с UPlan-FI. |
4X 10X 20X 40X 60XOI
100XO 100XOI |
0.13 0.30 0.50 0.75 0.65-1.25 1.30 0.60-1.30 |
17.0 10.0 1.6 0.51 0.10
0.10 0.10
|
- - 0.17 0.17 0.17
0.17 0.17 |
2.58 1.12 0.67 0.45 0.27
0.26 0.26 |
40X 100X 200X 400X 600X
1000X 1000X |
127 22.4 7.00 2.52 0.98
0.66 0.66 |
5.5 2.2 1.1 0.55 0.37
0.22 0.22 |
60X 150X 300X 600X 900X
1500X 1500X |
92.9 16.5 5.22 1.93 0.60
0.52 0.52 |
3.5 1.4 0.7 0.35 0.23
0.14 0.14 |
Ирисовая
Ирисовая |
|
UPlan Apo Универсальный План Апохромат (FN26.5) |
4X 10X 20X 40X 40XOI 60X 100XOI |
0.16 0.40 0.70 0.85 0.5-1.00 0.90 0.5-1.35 |
13.0 3.1 0.65 0.2 0.12 0.20 0.10 |
- 0.17 0.17 0.11-0.23 - 0.11-0.23 0.17 |
2.1 0.84 0.48 0.39 0.34 0.37 0.25 |
40X 100X 200X 400X 400X 600X 1000X |
99.5 15.9 4.65 2.14 1.70 1.50 0.62 |
5.5 2.2 1.1 0.55 0.55 0.37 0.22 |
60X 150X 300X 600X 600X 900X 1500X |
71.7 11.5 3.39 1.62 1.30 1.17 0.49 |
3.5 1.4 0.7 0.35 0.35 0.23 0.14 |
◄ Ирисовая ◄ Ирисовая |
|
Plan Apo План Апохромат (FN26.5) |
1.25X 2X 40X 60XO 100XO |
0.04 0.08 0.95 1.40 1.40 |
5.1 6.0 0.14 0.10 0.10 |
- - 0.11-0.23 0.17 0.17 |
8.38 4.19 0.35 0.24 0.24 |
12.5X 20X 400X 600X 1000X |
872 398 1.86 0.85 0.59
|
17.6 11.0 0.55 0.37 0.22
|
18.75X 30X 600X 900X 1500X |
639 287 1.40 0.64 0.47 |
11.2 7.0 0.35 0.23 0.14 |
◄ Ирисовая |
|
UMPlah FI Работа без покровного стекла Универсаль ный План полуапо хромат (FN26.5) |
40X |
0.75 |
0.63 |
0 |
0.45 |
400X |
1.66
|
0.55 |
600X |
1.27 |
0.35 |
|
|
MPlah Apo Работа без покровного стекла Plan Апохромат (FN26.5) |
100XO |
1.40 |
0.10 |
0 |
0.24 |
1000X |
0.59 |
0.22 |
1500X |
0.47 |
0.14 |
|
|
Plan FI План полуапо хромат (FN26.5) |
10XCY
100X |
0.30
0.95 |
9.90
0.20 |
-
0.14-0.20 |
1.12
0.35 |
100X
1000X |
22.0
1.0 |
2.2
0.22 |
150X
1500X |
16.4
0.83 |
1.4
0.14
|
ND фильтр
◄
|
|
UApo Универсаль ный апохромат (FN22) |
20Х/340 20XW/340 40X/340 40XW/340 40XOI/340 |
0.75 0.70 0.90 1.15 0.65-1.35 |
0.55 0.40 0.20 0.26 0.10 |
0.17 0.17 0.11-0.23 0.13-0.25 0.17 |
0.45 0.48 0.37 0.29 0.25 |
200X 200X 400X 400X 400X |
4.3 4.08 2.0 1.29 1.2 |
1.1 1.1 0.55 0.55 0.55
|
300X 300X 600X 600X 600X |
3.10 3.37 1.50 1.08 0.88 |
1.4 1.4 0.35 0.35 0.35 |
◄ ◄ ирисовая |
|
UPlan Apo-W Универсальный План апохромат (Водная иммерсия) (FN26.5) |
10XW 60XW |
0.40 1.20 |
0.50 0.25 |
0.17 0.15-0.20 |
0.84 0.28 |
100X 600X |
14.0 0.90 |
2.2 0.37 |
150X 900X |
11.4 0.78 |
1.4 0.23 |
◄ |
Объективы к микроскопам Zeiss
|
Magnification
|
Objective |
Material number |
Immersion |
NA |
WD (mm) |
Coverglass |
Thread |
FOV (mm) |
Phase |
DIC |
Flatness |
Color correction |
Transmission |
Spectrum |
Location |
|
|
UV |
IR |
|||||||||||||||
|
2,5 |
EC Plan Neofluar 2.5x/0.075 |
420320-9901-000 |
Dry |
0,075 |
9,5 |
0,17 |
M27 |
25 |
X |
X |
**** |
**** |
**** |
*** |
Yes |
Tissue Gnostics |
|
5 |
Plan-Neofluar 5x/0.15 Ph1 |
440321-9901-000 |
Dry |
0,2 |
13,6 |
0,17 |
W0.8 |
25 |
O |
X |
**** |
**** |
**** |
*** |
- |
Upright |
|
10 |
Plan-Apochromat 10x/0.45 |
000000-1063-139 |
Dry |
0,5 |
2 |
0,17 |
W0.8 |
25 |
X |
O |
***** |
***** |
*** |
**** |
Yes |
Upright |
|
10 |
A-Plan 10x/0.25 Ph1 |
441031-9910-000 |
Dry |
0,3 |
4,5 |
0,17 |
W0.8 |
23 |
O |
X |
** |
** |
* |
** |
- |
Inverted |
|
10 |
EC Plan Neofluar 10x/0.3 |
420340-9901-000 |
Dry |
0,3 |
5,2 |
0,17 |
M27 |
25 |
X |
X |
**** |
**** |
**** |
*** |
Yes |
Tissue Gnostics |
|
20 |
Plan-Apochromat 20x/0.75 |
440649-0000-000 |
Dry |
0,75 |
0,61 |
0,17 |
W0.8 |
25 |
X |
O |
***** |
***** |
*** |
**** |
Yes |
Upright |
|
20 |
LD-Plan-Neofluar 20x/0.40 corr Ph2 |
441341-9970-000 |
Dry |
0,4 |
7.9 (coverglass=0.75) |
0-1.5 |
W0.8 |
23 |
O |
O |
**** |
**** |
**** |
*** |
Yes |
Inverted |
|
20 |
EC Plan Neofluar 20x/0.5 |
420350-9900-000 |
Dry |
0,5 |
2 |
0,17 |
M27 |
25 |
X |
X |
**** |
**** |
**** |
*** |
Yes |
Tissue Gnostics |
|
40 |
Plan-Apochromat 40x/0.95 Ph3 |
440655-9902-000 |
Dry |
0,95 |
0,25 |
0.13-0.21 |
W0.8 |
25 |
O |
X |
***** |
***** |
*** |
**** |
- |
Upright |
|
40 |
LD Plan-Neofluar 40x/0.60 corr Ph2 |
441351-9970-000 |
Dry |
0,6 |
2.9 (coverglass=0.75) |
0-1.5 |
W0.8 |
23 |
O |
O |
**** |
**** |
**** |
*** |
Yes |
Inverted |
|
40 |
EC Plan Neofluar 40x/1.3 oil |
420460-9900-000 |
Oil |
1,3 |
0,21 |
0,17 |
M27 |
25 |
X |
X |
**** |
**** |
**** |
*** |
Yes |
Tissue Gnostics |
|
40 |
Plan-Neofluar 40x/1.3 oil Ph3 |
000000-1022-819 |
Oil |
1,30 |
0,2 |
0,17 |
W0.8 |
25 |
O |
X |
**** |
**** |
**** |
*** |
Yes |
Dampproof case |
|
63 |
Plan-Apochromat 63x/1.40 oil Ph3 |
000000-1113-107 |
Oil |
1,4 |
0,18 |
0,17 |
W0.8 |
25 |
O |
X |
***** |
***** |
*** |
**** |
- |
Upright |
|
63 |
Plan Apochromat 63x/1.4 oil Ph3 |
000000-1113-107 |
Oil |
1,4 |
0,18 |
0,17 |
W0.8 |
25 |
O |
X |
***** |
***** |
*** |
**** |
- |
Inverted |
|
100 |
Plan-Apochromat 100x/1.40 oil Ph3 |
440781-0000-000 |
Oil |
1,4 |
0,09 |
0,17 |
W0.8 |
25 |
O |
O |
***** |
***** |
*** |
**** |
- |
Upright |
|
100 |
Plan-Apochromat 100x/1.4 oil Ph3 |
440781-0000-000 |
Oil |
1,4 |
0,09 |
0,17 |
W0.8 |
25 |
O |
X |
***** |
***** |
*** |
**** |
- |
Inverted |
Объективы к микроскопам Leica
|
Magnification |
Objective |
Material number |
Immersion |
NA |
Phase |
WD (mm) |
Transmission % |
Note |
Location |
|||||||
|
Excitation |
Emission |
|||||||||||||||
|
405 |
488 |
561 |
633 |
900 |
DAPI (435-485nm) |
GFP (500-550 nm) |
DsRed (610-690 nm) |
|||||||||
|
2,5 |
N Plan 2.5x/ 0.07 |
506083 |
Dry |
0,07 |
X |
11,2 |
85 |
97 |
98 |
97 |
87 |
95 |
98 |
95 |
|
Microscope Dampproof |
|
2,5 |
PL Fluotar 2.5x/0.07 |
567010 |
Dry |
0,07 |
X |
9,2 |
82 |
95 |
96 |
95 |
66 |
93 |
95 |
95 |
|
Upright microscope |
|
10 |
HCX Apo L 10x/0.3 water UVI |
506142 |
Water |
0,3 |
X |
3,6 |
89 |
91 |
91 |
91 |
89 |
91 |
91 |
90 |
No cover glass, Free working distance 3.6 mm |
Upright Confocal |
|
10 |
HC PL Fluotar 10x/0.3 Ph1 |
506507 |
Dry |
0,3 |
X |
11,0 |
87 |
95 |
95 |
93 |
71 |
92 |
95 |
91 |
|
Microscope Dampproof |
|
10 |
HC PL Apo 10x/0.4 CS |
506285 |
Dry |
0,4 |
X |
2,2 |
78 |
90 |
90 |
87 |
78 |
88 |
90 |
87 |
|
Inverted Confocal |
|
10 |
HC PL APO 10x/0.4 CS |
506285 |
Dry |
0,4 |
X |
2,2 |
78 |
90 |
90 |
87 |
78 |
88 |
90 |
87 |
|
Upright Confocal |
|
10 |
HC PL Apo 10x/0.4 Ph1 |
506286 |
Dry |
0,4 |
O |
No data |
No data |
|
|
|
|
|
|
|
|
Upright microscope |
|
20 |
HCX Apo L 20x/0.5 UVI |
506147 |
Water |
0,5 |
X |
3,5 |
82 |
90 |
90 |
88 |
82 |
89 |
91 |
88 |
No cover glass; Free working distance 3.5 mm |
Confocal Dampproof |
|
20 |
HC Plan Apo 20x/0.7 Ph2 |
506170 |
Dry |
0,7 |
O |
0,59 |
72 |
85 |
87 |
83 |
72 |
80 |
85 |
81 |
|
Inverted Confocal |
|
20 |
HC Plan Apo 20x/0.7 Ph2 |
506170 |
Dry |
0,7 |
O |
0,59 |
72 |
85 |
87 |
83 |
72 |
80 |
85 |
81 |
|
Upright Confocal |
|
20 |
HC PL Apo 20x/0.7 CS |
506513 |
Dry |
0,7 |
X |
0,59 |
No data |
|
|
|
|
|
|
|
|
Upright microscope |
|
40 |
C Plan L 40x/ 0.5 Ph2 |
506150 |
Dry |
0,5 |
O |
2,0 |
No data |
|
|
|
|
|
|
|
Cover glass 1.1 mm |
Inverted Confocal |
|
40 |
N Plan L 40x/0.55 Korr |
506059 |
Dry |
0,55 |
X |
3.3-1.9 |
No data |
|
|
|
|
|
|
|
Cover glass 0-2 mm, Free working distance 3.3-1.9 |
Upright microscope |
|
40 |
HCX Plan Apo 40x/0.75 Ph2 |
506174 |
Dry |
0,75 |
O |
0,28 |
86 |
97 |
95 |
95 |
42 |
93 |
95 |
93 |
|
Inverted Confocal |
|
40 |
HCX PL Apo 40x/0.75 UVI |
506173 |
Dry |
0,75 |
X |
0,28 |
87 |
96 |
95 |
96 |
43 |
95 |
95 |
93 |
|
Upright Confocal |
|
40 |
HCX Apo L 40x/0.8 UVI |
506155 |
Water |
0,8 |
X |
3,3 |
79 |
86 |
86 |
85 |
76 |
83 |
86 |
84 |
No cover glass; Free working distance 3.3 mm |
Confocal Dampproof |
|
40 |
HCX PL Apo 40x/0.85 corr CS |
506295 |
Dry |
0,85 |
X |
0,21 |
75 |
86 |
86 |
83 |
73 |
82 |
87 |
82 |
Cover glass 0.11-0.23 mm |
Confocal Dampproof |
|
40 |
PL Apo 40x/1.25 oil Ph3 |
506106 |
Oil |
1,25 |
O |
0,1 |
No data |
|
|
|
|
|
|
|
|
Confocal Dampproof |
|
63 |
PL Fluotar L 63x/0.7 corr |
506061 |
Dry |
0,7 |
X |
2.6-1.8 |
No data |
|
|
|
|
|
|
|
Cover glass: 0.1-1.3,; Free working distance 2.6-1.8 mm |
Microscope Dampproof |
|
63 |
HCX Apo L 63x/0.9 water |
506148 |
Water |
0,9 |
X |
2,2 |
80 |
87 |
89 |
86 |
77 |
86 |
89 |
86 |
No cover glass, Free working distance 2.2 mm |
Confocal Dampproof |
|
63 |
HCX PL Apo 63x/1.2 W corr |
506279 |
Water |
1,2 |
X |
0,22 |
78 |
80 |
82 |
82 |
76 |
80 |
81 |
80 |
Cover glass 0.14-0.18 mm |
Confocal Dampproof |
|
63 |
HC PL Apo 63x/1.3 Gly corr |
506353 |
Glycerin |
1,3 |
X |
0,3 |
No data |
|
|
|
|
|
|
|
Cover glass 0.14-0.19 mm |
Confocal Dampproof |
|
63 |
HCX PL Apo Glyc 63x/1.3 corr CS |
506194 |
Glycerin |
1,3 |
X |
0,28 |
76 |
86 |
83 |
77 |
60 |
85 |
85 |
75 |
Cover glass 0.14-0.18 mm |
Upright Confocal |
|
63 |
HCX PL Apo 63x/1.4 oil Ph3 |
506206 |
Oil |
1,4 |
O |
0,1 |
79 |
85 |
88 |
87 |
86 |
85 |
86 |
86 |
|
Confocal Dampproof |
|
63 |
HCX PL Apo 63x/1.4-0.6 oil lamda BL |
506192 |
Oil |
1.4-0.6 |
X |
0,1 |
78 |
85 |
87 |
87 |
85 |
85 |
87 |
86 |
NA 0.6-1.4 |
Inverted Confocal |
|
63 |
HCX PL Apo 63x/1.4-0.6 oil CS |
506188 |
Oil |
1.4-0.6 |
X |
0,1 |
80 |
85 |
88 |
86 |
85 |
85 |
86 |
86 |
NA 0.6-1.4 |
Upright Confocal |
|
100 |
HCX Plan Apo 100x/1.35 oil Ph3 |
506172 |
Oil |
1,35 |
O |
0,09 |
No data |
|
|
|
|
|
|
|
|
Upright microscope |
|
100 |
HCX PL Apo 100x/ 1.4 oil Ph3 CS |
506211 |
Oil |
1,4 |
O |
0,09 |
67 |
84 |
86 |
82 |
63 |
80 |
86 |
80 |
|
Inverted Confocal |
|
100 |
HCX PL Apo 100x/1.44 oil corr |
506325 |
Oil |
1,44 |
X |
0,1 |
No data |
|
|
|
|
|
|
|
Cover glass 0.1-0.22 mm |
Upright Confocal |
Отзывы (0)
У данного товара пока нет отзывов
Оставьте свой отзыв!
Написать отзыв
Написать отзыв
- Отзывы (0)
Фильтр:
С фото (0)
Сортировать по:
Самые новые
- Самые новые
- Самые старые
- Высокий рейтинг
- Низкий рейтинг
- Самые полезные
Ничего не найдено
